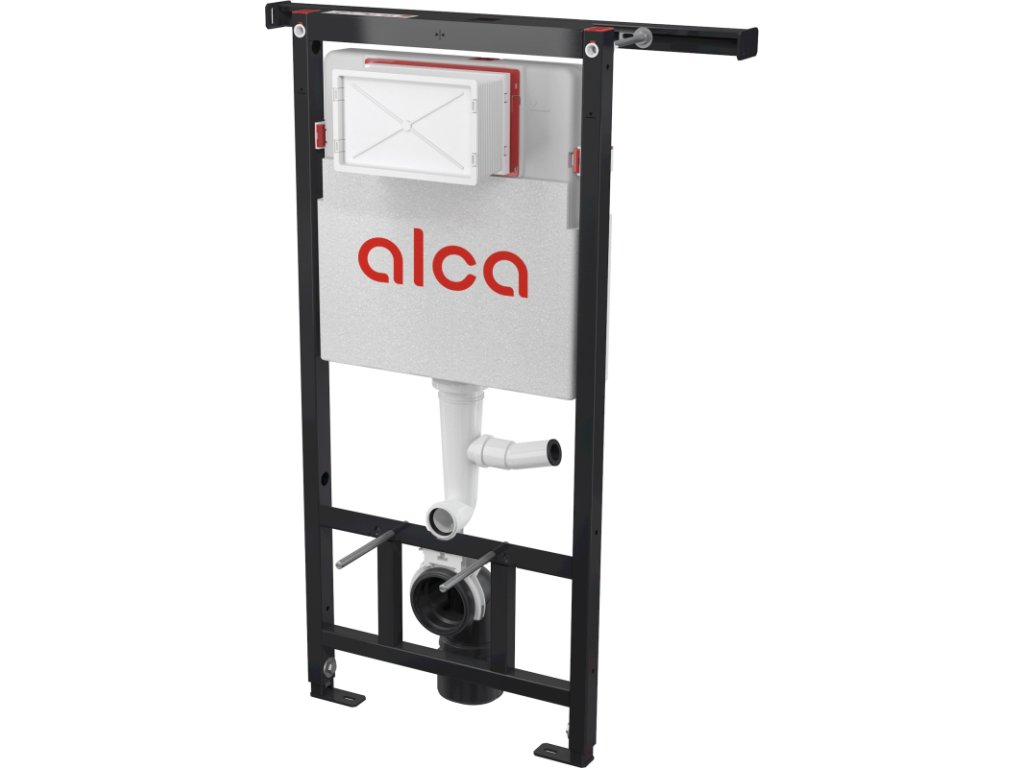

Předstěnový instalační systém s odvětráváním pro suchou instalaci (především při rekonstrukci bytových jader)

Detailní popis produktu

Použití:
Pro instalaci do dřevostaveb
Pro instalaci mezi dvě stěny
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Pro připojení k ventilačnímu systému
Pro rekonstrukce bytových jader
Pro tloušťku podlah 0–200 mm
Pro závěsné WC

Vlastnosti:
Doporučený ventilátor o průtoku 30 m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky Alca
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál nosné konstrukce: kov ošetřený práškovou barvou
Montážní hloubka nastavitelná v rozmezí 20–95 mm
Možnost napojení na ventilátor (není součástí balení)
Možnost vestavby oddáleného nebo senzorového splachování
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
Obsahuje dávkovač WC tablet
Odsávání zápachu přímo z WC mísy
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
Přívod vody zezadu/shora uprostřed
Rohový ventil s možností na napojení na potrubní systém Mepla
Servisní práce bez použití nářadí

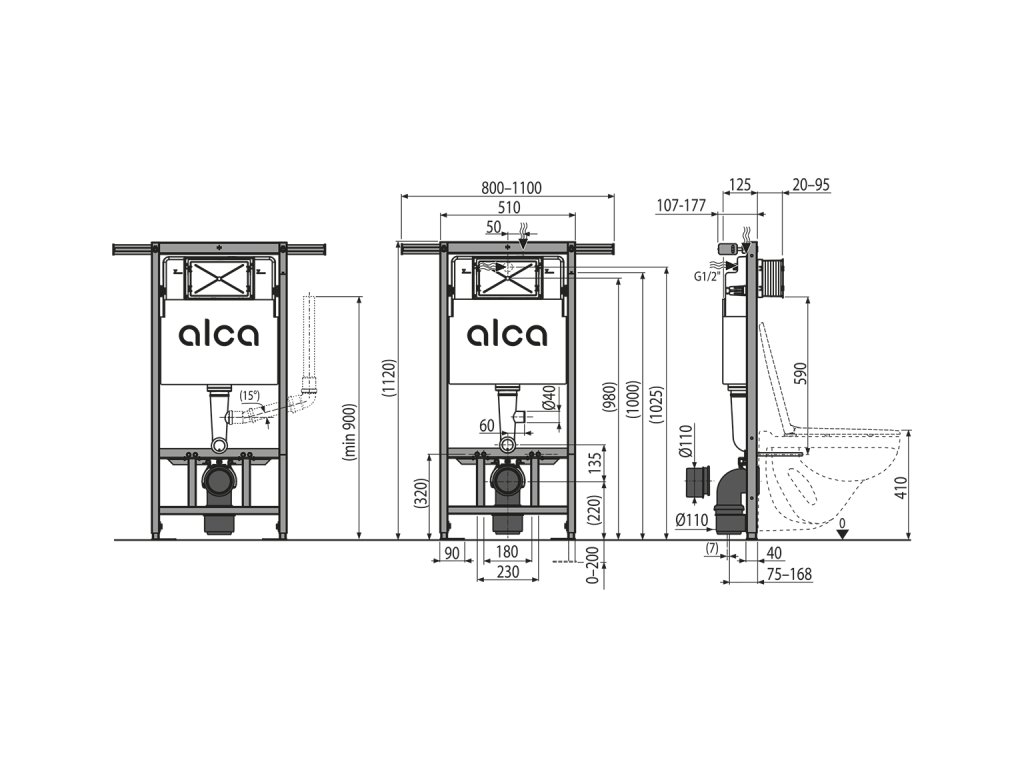

Stavební hloubka 125 mm
Viditelné označení nivelace a středové rysky
Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 800–1100 mm
Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov

Technické parametry:
Doporučený rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkční rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Malé spláchnutí - 2,5 - 3,5 - l
Objem vody v nádržce - - 9 - l
Připojení vody zezadu nebo shora montážními otvory - - G1/2 - "
Standardní nastavení malého spláchnutí - - 3 - l
Standardní nastavení velkého spláchnutí - - 6 - l
Velké spláchnutí - 6 - 9 - l
Zátěžová zkouška - - 400 - kg

Rozsah dodávky:
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno HT pro připojení k ventilačnímu systému
Koleno odpadu HT 90/90 polyethylen, PE-HD
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Nádrž s napouštěcí a vypouštěcí armaturou
Redukce odpadu HT 90/110 polyethylen, PE+HD
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Sada pro vhazování WC tablet
Samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 800–1100 mm
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
Zátka pro ucpání otvoru odsávání pokud není použit
