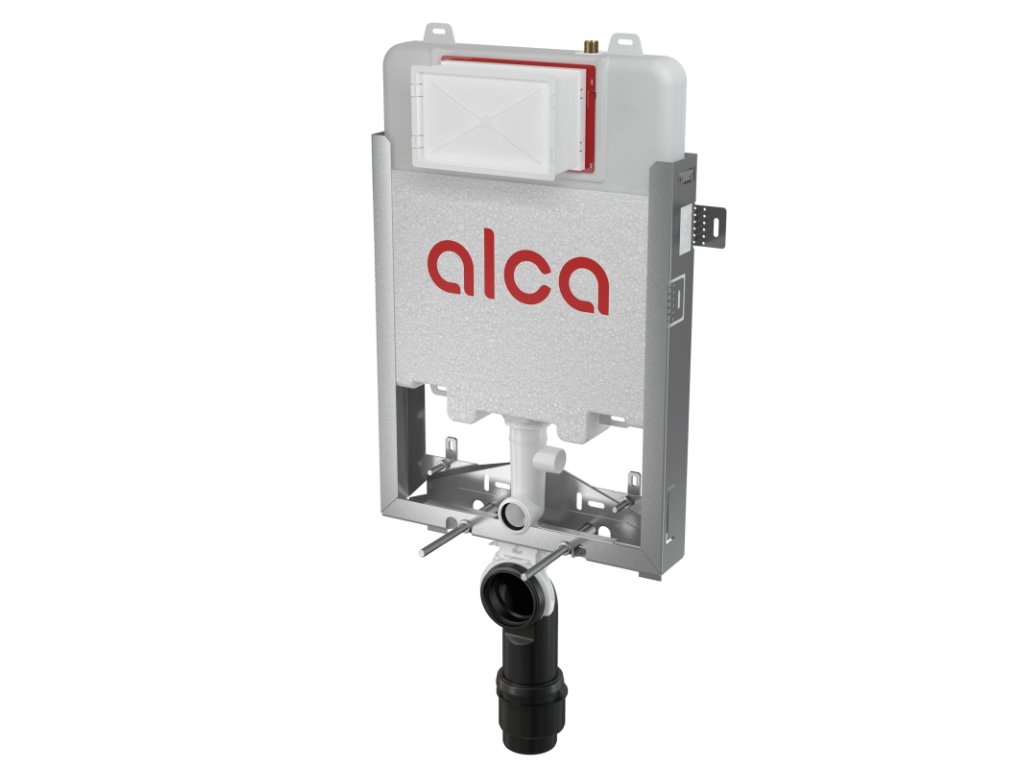

Předstěnový instalační systém pro zazdívání

Detailní popis produktu

Použití:
Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
Pro závěsné WC
Pro zazdění a obezdění k nosné stěně – mokrý proces, stavební hloubka jen 86 mm
Vhodný pro rekonstrukce

Vlastnosti:
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky Alca
Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
Materiál nosné konstrukce: pozinkovaný kov
Montážní hloubka nastavitelná v rozmezí 20–60 mm
Montážní výška 1070 mm
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
Přívod vody zezadu/shora uprostřed
Rohový ventil s možností na napojení na potrubní systém Mepla
Servisní práce bez použití nářadí

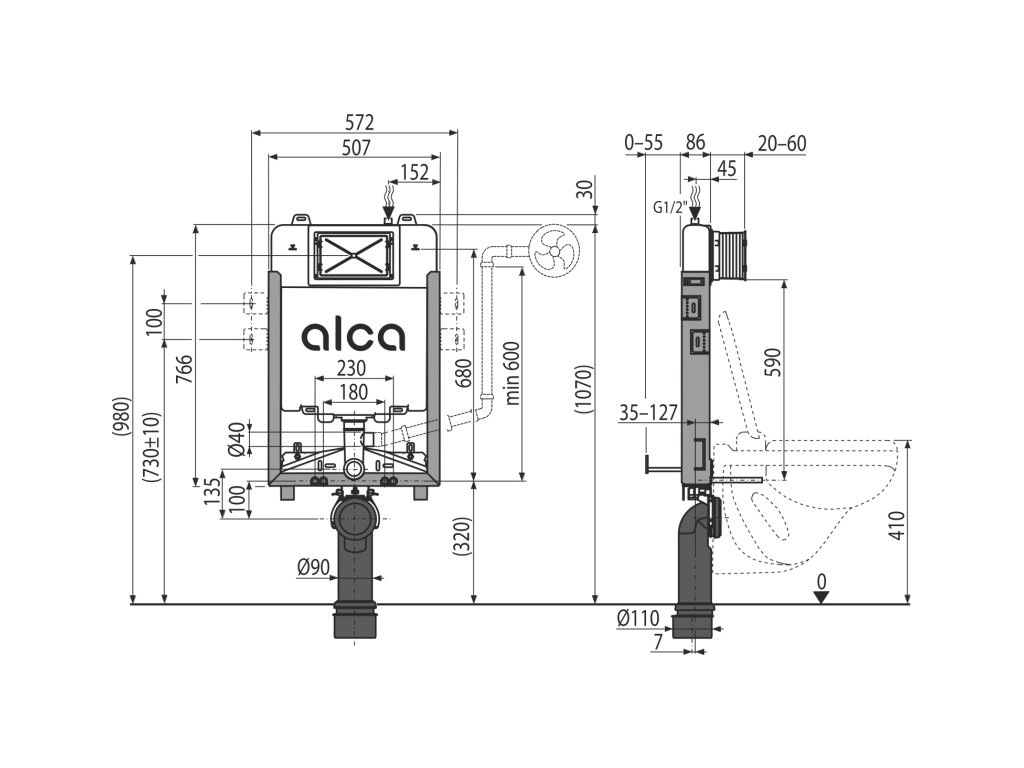

Stavební hloubka 86 mm, s odpadním kolenem 125 mm
Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
Vyjmutelný díl polystyrénu pro snadný přístup při instalaci

Technické parametry:
Doporučený rozsah tlaku vody - 0,3 - 0,5 - MPa
Funkční rozsah tlaku vody - 0,05 - 1,6 - MPa
Hygienická rezerva - - 3 - l
Objem vody v nádržce - - 9 - l
Připojení vody zezadu nebo shora montážními otvory - - G1/2 - "
Standardní nastavení malého spláchnutí - - 3 - l
Standardní nastavení velkého spláchnutí - - 6 - l
Zátěžová zkouška - - 400 - kg

Rozsah dodávky:
Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno odpadu HT 90/110 polypropylen
Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Nádrž s napouštěcí a vypouštěcí armaturou
Pozinkovaný rám včetně nosné konstrukce
Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
